精密平面磨床
型號 ID：DSG 系列

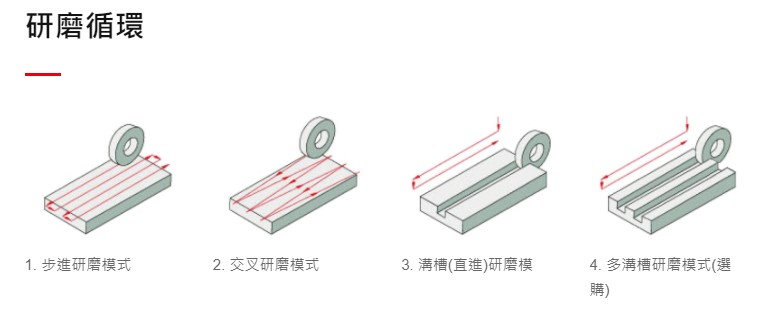

| 規格 | 座鞍類型 | 柱類型 | 懸臂類型 | 雙柱類型 | ||||||||||||||
| DSG-1545/HAH DSG-2045H/AH |
DSG-2550H DSG-2550AH |
DSG-CL3060AH DSG-DL3060AH |
DSG-D4080AH | DSG-50100AHR DSG-60100AHR DSG-70100AHR |
DSG-50150AHR DSG-60150AHR DSG-70150AHR |
DSG-50200AHR DSG-60200AHR DSG-70200AHR |
DSG-80150AHD DSG-100150AHD |
DSG-80200AHD DSG-100200AHD |
DSG-80300AHD DSG-100300AHD |
DSG-80400AHD DSG-100400AHD |
DSG-120200AHD DSG-160200AHD |
DSG-120300AHD DSG-160300AHD |
DSG-120400AHD DSG-160400AHD |
PFG-120500AHD PFG-160500AHD |
DSG-120600AHD DSG-160600AHD |
|||
| 行程 | 工作台面積 | mm | 150 X 450 200 X 450 |
250 X 500 | 300 X 600 | 400 X 800 | 500 X 1000 600 X 1000 700 X 1000 |
500 X 1000 600 X 1000 700 X 1000 |
500 X 2000 600 X 2000 700 X 2000 |
800 X 1500 1000 X 1500 |
800 X 2000 1000 X 2000 |
800 X 3000 1000 X 3000 |
800 X 4000 1000 X 4000 |
1200 X 2000 1600 X 2000 |
1200 X 3000 1600 X 3000 |
1200 X 4000 1600 X 4000 |
1200 X 5000 1600 X 5000 |
1200 X 6000 1600 X 6000 |
| 最大研磨面積 | mm | 150 X 450 200 X 450 |
250 X 500 | 300 X 600 | 400 X 800 | 500 X 1000 600 X 1000 700 X 1000 |
500 X 1000 600 X 1000 700 X 1000 |
500 X 2000 600 X 2000 700 X 2000 |
800 X 1500 1000 X 1500 |
800 X 2000 1000 X 2000 |
800 X 3000 1000 X 3000 |
800 X 4000 1000 X 4000 |
1200 X 2000 1600 X 2000 |
1200 X 3000 1600 X 3000 |
1200 X 4000 1600 X 4000 |
1200 X 5000 1600 X 5000 |
1200 X 6000 1600 X 6000 |
|
| 工作台面至主軸中心最大距離 | mm | 450 | 500 [選配 : 600] | 500 [選配: 600] | 550 [選配: 650] | 600 [選配: 800 & 1000] | 800 [選配: 1000] | 1000 [選配: 1200] | 900 [選配: 1100] | |||||||||
| 進給 | 工作台速度(大約) | M/min | 5~25 | 5~25 | 5~25 | 3~25 | 3~25 | |||||||||||
| 工作台軌道 | V型 & 平滑軌 | V型 & 平滑軌 | V型 & 平滑軌 | V型 & V型軌 | V型 & V型軌 | |||||||||||||
| 每次前後自動進給量 | mm | 手動 (H型), 0.112 (AH型) | 0.5~20 | 0.5~20 | 0.1~15 | 0.1 ~ 35 | ||||||||||||
| 前後快速進給 | mm/min | 手動 (H型), 1100[60HZ]/900[50HZ](AH型) | 1100[60HZ]/900[50HZ] | 1100[60HZ]/900[50HZ] | 1500 | 3000 | ||||||||||||
| 前後手輪進刀量 | mm | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | (x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
||||||||||
| 快速進給(每圈) | mm/min | 550[60HZ]/450[50HZ](快速進給上下系統)[選配] 300(NC自動上下進給系統)[選配] |
550[60HZ]/450[50HZ](快速進給上下系統)[選配] 300(NC自動上下進給系統)[選配] |
300 | 225 | 300 | ||||||||||||
| 立軸手輪 | mm | 2/rev. ; 0.01/gra. | 2/rev. ; 0.01/gra. | (x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
(x1)0.1 (x5)0.5 (x10)1 (x1)0.001 (x5)0.005 (x10)0.01 |
(x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
||||||||
| 上下自動進給 | mm/time | 0.001~0.999[2/rev. ; 0.005/gra.][選配] | 0.001~0.999[2/rev. ; 0.005/gra.][選配] | 0.001~0.999[選配] | 0.001~0.999 | 0.001 ~ 0.999 | ||||||||||||
| 馬達 | 主軸馬達 | HP | 2 | 5 | 5 | 10[選配: 15] | 10[選配: 15] | 20[選配: 30] | ||||||||||
| 油壓泵浦馬達 | HP | 1 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 15 | 20 | 25 | ||||||
| 前後自動馬達 | HP | 30W (AH型) | 1/5(AH型) | 1/5 | 1/5 | 1/5 | 1KW AC 伺服馬達 | |||||||||||
| 上下快速馬達 | HP | 1/5[選配] | 1/5[選配] | 1KW AC 伺服馬達 | 1 KW AC 伺服馬達 | 1KW AC 伺服馬達 | ||||||||||||
| 冷卻泵浦 | HP | 1/8 | 1/8 | 1/4 | 1/2 | 1/2 | ||||||||||||
| 砂輪 | 砂輪轉速 | rpm | 3500[60HZ]/2900[50HZ] | 1750[60HZ]/1450[50HZ] | 1750[60HZ]/1450[50HZ] | 1750[60HZ]/1450[50HZ] | 1100 | |||||||||||
| 砂輪尺寸 | mm | 180 X 13 X 31.75 | 335 X 38 X 127 | 405 X 50 X 127 | 405 X 50 X 127 | 405 X 50 X 127[Max. 405 X 75 X 127] | 508 X 76 X 203 | |||||||||||
| 重量 | 機器淨重 | Kg | 900 950 |
1350 | 1700 | 3250 | 6000 6300 6600 |
7200 7500 7800 |
8400 8700 9000 |
12800 13800 |
14300 15300 |
17300 18800 |
20300 21300 |
20000 23000 |
24000 28000 |
28500 33000 |
33000 38000 |
37500 43000 |
| 裝箱毛重 | Kg | 1100 1150 |
1550 | 1950 | 3500 | 6800 7100 7400 |
8100 8400 8700 |
9400 9700 10000 |
13800 14800 |
15500 16500 |
17800 19800 |
21800 22800 |
22000 25500 |
26300 30800 |
31000 36000 |
36000 41500 |
41500 48000 |
|
| 尺寸 | 機器占地面積 | mm | 2080 x 1200 x 1700 | 2340 x 1500 x 1800 | 2630 x 1550 x 1800 | 3450 x 2050 x 1900 | 4600 X 2300 X 2040 4600 X 2450 X 2040 4600 X 2550 X 2040 |
4800 X 2300 X 2040 4800 X 2450 X 2040 4800 X 2550 X 2040 |
6000 X 2300 X 2040 6000 X 2450 X 2040 6000 X 2550 X 2040 |
5160 X 2400 X 2555 5160 X 2660 X 2555 |
6260 X 2400 X 2555 6260 X 2660 X 2555 |
8460 X 2400 X 2555 8460 X 2660 X 2555 |
10660 X 2400 X 2555 10660 X 2660 X 2555 |
6600 x 3700 x 4000 6600 x 4100 x 4000 |
8800 x 3700 x 4000 8800 x 4100 x 4000 |
11000 x 3700 x 4000 11000 x 4100 x 4000 |
13200 x 3700 x 4000 13200 x 4100 x 4000 |
15400 x 3700 x 4000 15400 x 4100 x 4000 |
| 裝箱尺寸 (長 x 寬 x 高) | cm | 230 x 146 x 196 | 230 x 158 x 220 | 230 x 179 x 220 | 290 x 228 x 223 | 388 X 230 X 228 | 388 X 230 X 228 | 485 X 230 X 228 | 439 X 230 X 297 439 X 276 X 297 |
546 X 230 X 297 546 X 276 X 297 |
750 X 230 X 297 750 X 276 X 297 |
850 X 230 X 297 850 X 276 X 297 |
40'HQ X 1 + 20' X 1 | 40'HQ X 1 + 20' X 1 | 40'HQ X 2 | 40'HQ X 2 | 40'HQ X 1 + 40'FR X 1 | |
| 20英尺普通集裝箱：主軸中心至工作台的最大距離：600毫米 40英尺高柜：主軸中心至工作台的最大距離：800毫米 20英尺平板架：主軸中心至工作台的最大距離：1000毫米 |
230 X 167 X 206 (NW: 950kgs/GW: 1100kgs) * 拆卸柱后使用40英尺平板架或40英尺高柜運輸 |
|||||||||||||||||
| 標準配置 |
可選配件 |
|
水平調整螺絲&墊塊 |
永久磁鐵 |
| 平衡台＋平衡棒 | 可傾式永久磁鐵 |
| 砂輪拆卸器 | 乾濕兩用吸塵機 |
| 操作手冊及零件清冊 | 乾式吸塵機 |
| 調整工具＋工具箱 | 油壓平行修整裝置 |
| 鑽石筆及鑽石筆座 | 自動馬達式平行修整補正裝置 |
| 防水罩 | 主軸變頻器 |
| 標準水箱 | 自動脫磁器 |
| PLC面板 | 手動脫磁器 |
| 前後滾珠螺桿加伺服馬達 | 光學尺 |
| 標準砂輪＋砂輪套 | 全密式鈑金 |
| 石英燈 | 油溫冷卻機 |
| 旋轉工作台 | |
| 電磁鐵控制器 | |
| 電磁紙帶濾清機 | |
| 電磁濾清機 | |
| 角度修整裝置 | |
| 圓弧修整裝置 | |
| 手動平行修整裝置 | |
| 電磁鐵控制器（強力型） | |
| 細目電磁鐵 | |
| 透式砂輪修整器 | |
| 雙面修整器 | |
| 滾輪式平衡台 | |
| 油霧分離機 | |
| 備用砂輪套 |
